Bonding |
| Sealing |
| Potting |
| Cartridge/Syringe/Filling |
| Doming |
| Lubrication |
| Gasketing |
| FIPG |
| Molding |
| Resin
Infusion |
| Lamination
Coating |
|
|
| |
 |
| |
· 각종 접착제 |
· 우레탄 |
· Filled meterial |
· 실리콘 |
| |
· 오일 / 구리스 |
· RTV 실리콘 |
· 오일 |
· UV경화제 |
| |
· Heat sink 복합채 |
· 실란트 |
· 그리스 |
· 에폭시 |
|
| |
 |
| |
자동차 및 부품, 조선, 전기/전자, 정밀기기, 항공/우주산업,
일반 산업
|
|
| |
| Section
Guide |
모델 |
토출량(cc's)
또는
유량(cc/sec) |
정밀도(%)
Cycle to Cycle,
Shot to Shot
|
혼합비 |

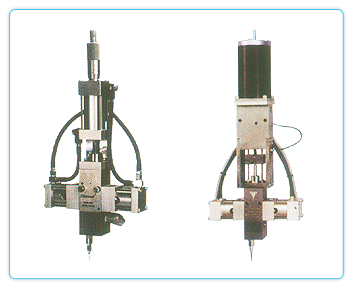

| POSIDOT |
PD44 |
0.005 ~ 5.0 |
0.10% |
1:1
~ 25:1 |
| Posi-ratio
Mini |
PRM
|
1 ~ 25 |
0.2 ~ 1% |
1:1 ~ 40:1 |
| Posi-ratio |
PR4
PR6 |
2 ~ 360 |
1% |
1:1 ~ 30:1 |
| Compact
Twinflow |
CTF4
CTF6 |
1 ~ 300 |
1% |
1:1 ~ 146:1 |
| DL |
DL-1
DL-2
DL-3 |
연속토출
(2 ~ 100 cc/sec) |
5% |
1:1 ~ 10:1 |
|
|
|
| |
 |
 |
| |
·혼합범위 |
1:1
~ 25:1 |
|
 |
| |
·1회
토출량 |
0.005 ~
5.0 cc's |
| |
·Cycle
rate |
1~ 60회/분 |
| |
·믹서타입 |
Static Mixer |
| |
·작동방식 |
공압 또는 모터
드라이브 |
| |
·중량 |
약 6.5Kg(공급시스템
제외) |
| |
·크기 |
381H x 105L
x 192W(mm)
(믹서 제외) |
 |
| |
·물같은
저점도에서 Paste 상의 고점도까지 적용 가능 |
| |
·소형
경량으로 수동 및 자동 시스템 구성 용이 |
| |
·정확한
혼합비 1:1 ~ 25:1 |
| |
·우수한
반복 정밀도 |
| |
·Balanced
Spool 타입 동작으로 정밀도 및
내구성 강화 |
| |
·주제
및 경화제의 외부 혼합방식에 의한
밸브 내부 경화 방지 |
| |
·Static
Mixer 사용으로 관리 및 유지 보수 용이
(지름 1/8"
~ 3/8") |
| |
·마이크로
미터 / 모터 드라이브에 의한 정확한
토출량 제어 용이 |
|
 |
| |
 |
|
Potting
Bonding
Gasketing
Sealing
,ETC |
|
| |
 |
|
| |

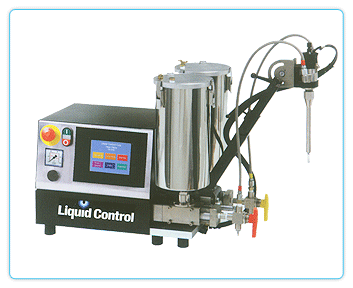

·혼합범위 |
1:1
~ 40:1(부피) |
|
 |
| |
·1회
토출량 |
1.00 ~ 25.0
cc's |
| ·정밀도 |
1% 이하 (Shot
to shot) |
| |
·Cycle
rate |
최대 30회/분 |
| |
·믹서타입 |
Static Mixer |
| ·공급탱크 |
5 liter/7.5
liter(표준) |
| |
·작동방식 |
공압 또는 모터
드라이브 |
| |
·디스펜스
밸브 |
Twinmixer
(공압) |
|
| |
·물같은
저점도에서 Paste 상의 고점도
까지 적용 가능 |
| |
·정확한
혼합비와 우수한 반복 정밀도 |
| |
·Snuff
Back 타입의 공압 작동식 Twinmixer |
| |
·HMI
컬러 Touch Panel에 의한 조작 및 작업 용이 |
| |
·10개의
작업모드에서 샷사이즈 지정 가능 |
| |
·Cycle
Totalizer 를 통한 장비 모니터링 용이 |
| |
·Maintenance
cycle totalizer 를 통한 유지보수 간편 |
| |
·사용자
위주의 프로그래밍으로 작업 편리 |
|
|
| |
 |
|
Potting
Bonding
Doming
Sealing
,ETC |
|
| |
 |
|
| |

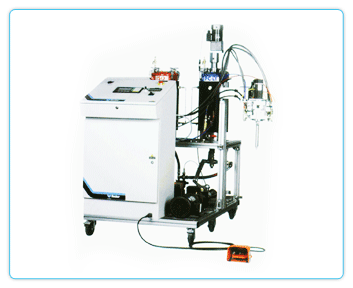

·혼합범위 |
1:1
~ 30:1(부피) |
|
 |
| |
·1회
토출량 |
2 ∼ 360
cc's |
| ·정밀도 |
1% 이내(Shot
to shot) |
| |
·Cycle
rate |
최대 30회/분 |
| |
·믹서타입 |
Static Mixer |
| ·공급탱크 |
1 ∼ 60갤런 |
| |
·작동방식 |
공압 또는 모터
드라이브 |
| |
·디스펜스
밸브 |
Twinmixer
(공압) |
|
| |
·물같은
저점도에서 Paste 상의 고점도
까지 적용 가능 |
| |
·정확한
혼합비와 우수한 반복 정밀도 |
| |
·Snuff
Back 타입의 공압 작동식 Twinmixer |
| |
·HMI
컬러 Touch Panel에 의한 조작 및 작업 용이 |
| |
·10개의
작업모드에서 샷사이즈 지정 가능 |
| |
·Cycle
Totalizer 를 통한 장비 모니터링 용이 |
| |
·Maintenance
cycle totalizer 를 통한 유지보수 간편 |
| |
·사용자
위주의 프로그래밍으로 작업 편리 |
|
 |
 |
| |
 |
|
| |

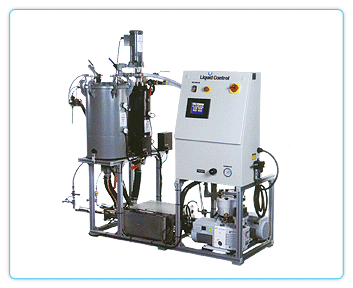

·혼합범위 |
1:1
~ 30:1(부피) |
|
 |
| |
·유량 |
2 ~ 100
cc/sec(1.5 gal/min) |
| ·정확도 |
5%
이내(Cycle to Cycle) |
| |
| |
·믹서타입 |
Static /
Dynamic Mixer |
| ·무게 |
136kg (공급장치
제외) |
| |
·크기 |
24"
W x 45" L x 54" H |
| |
·작동방식 |
인버터 제어 Rotary
펌프 |
| ·모델 |
DL-1, DL-2,
DL-3 |
|
| |
·두
개의 인버터와 Brushless AC 모터에 의한
토출량 및 토출
속도 간편 제어 |
| |
·압력센서에
의한 허용 압력 초과시
자동 셧 다운 기능 내장 |
| |
·순환
시스템에 의한 압력 밸런스 유지를 통한
맥동 방지(DL-2, DL-3) |
| |
·조작이
간편한 터치패드형 조작 판넬 적용 |
| |
·유량
/ 혼합비(부피) 프로그래밍 가능 |
| |
·탱크내
수지 교반 및 온도 조절 가능 |
| |
·Static
/ Dynamic 믹서 사용 |
| |
·다양한
공급 방식(드럼 중력 피딩 / 1, 5, 10 갤런
저장탱크) |
·실시간
혼합비 및 유량 모니터링 가능
(Engarde 시스템) |
|
|
| |
 |
|
Potting
Bonding
Doming
Sealing
,ETC |
|
| |
 |
|
| |

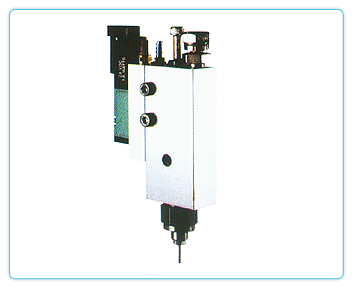

·소형
경량으로 자동화 용이 |
|
 |
| |
·경화 소재 사용으로
긴 수명 보장 |
| ·정확한
1회 토출량 조정 가능 |
| |
| |
·Cycle rate
: 4 회/초 |
| ·토출량 0.001
∼ 0.254 CC'S |
| |
·단방향 4 way
솔레노이드에 밸브에
의한 공압 작동 |
| |
·물에서 접착제에
이르는 넓은 점도
폭에 사용 가능 |
| ·사이클 감지
화이버 센서(옵션) |
| |
|
| |
 |
|
| |

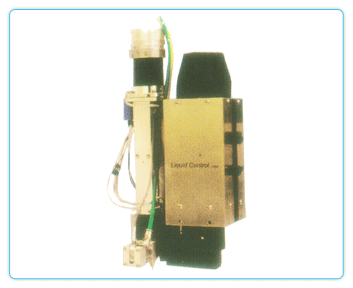

·소형
경량으로 자동화 용이 |
|
 |
| |
·Balanced
Spool 방식의 높은 정밀도 |
| ·마이크로
미터에 의한 스트로크 조정 가능(1052) |
| |
| |
·스텝/서보모터에
의한 프로그래밍(1053) |
| ·스테인레스 스틸
또는 내경화성 소재 사용 |
| |
·프로그램 토출,
연속 디스펜싱(1053) |
| |
·물에서 접착제에
이르는 넓은 점도
폭에 사용 가능 |
| |
|
| |
|
| |
 |
|
| |
·소형
경량으로 자동화 용이 |
|
 |
| |
·허용 입구 압력
: 최대 1200 PSI |
·빠른
Of/off 응답성을 위한 솔레노이드 밸브 적용
(옵션)다른 밸브와의
높은 호환성 |
| |
| |
·니들 백스트로크
조정 가능 |
| ·물에서 접착제에
이르는 넓은 점도 폭에 사용 가능 |
| |
|
| |
|
| |
|
| |
|
| |
 |
|
| |
·Rod
Positive Displacement |
|
 |
| |
·통합 온도 제어
관리 |
| ·소형
경량으로 자동화 용이 |
| |
| |
·재료 점도 변화에
민감하지 않음 |
| ·Reactive
HotMelt 와 PUR 접착제에 적합 |
| |
·프로그래밍에
의한 정량 제어 |
| |
·편리한 디스펜싱
니들 교체 |
| ·핫멜트 비드/도트
정밀 제어 |
| |
|
| |
| |
